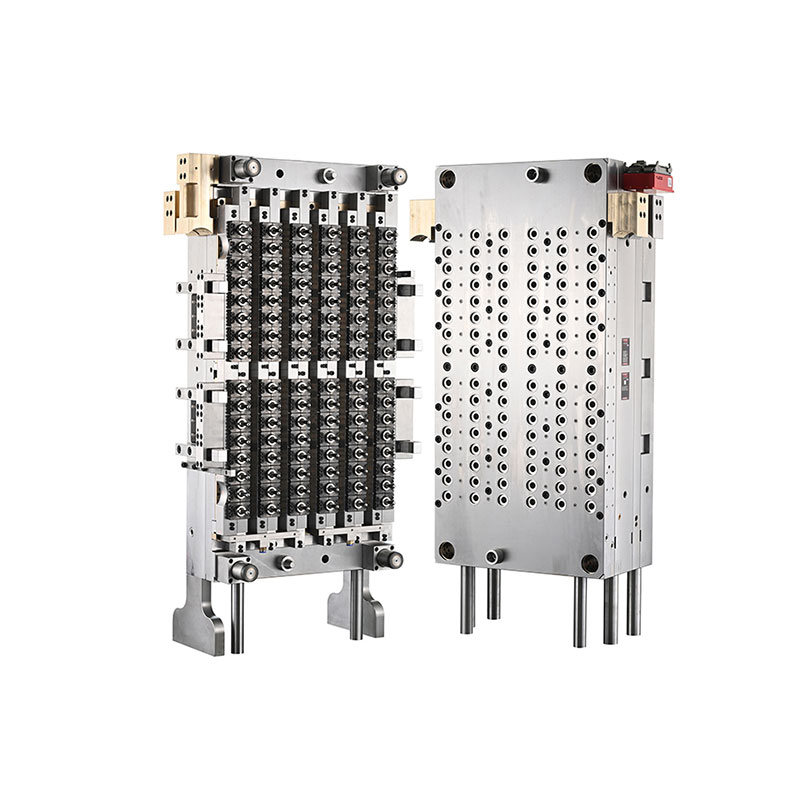

대롱30년 이상의 업계 경험을 보유한 중국 소재 사출 금형 제조업체인 는 대량 플라스틱 포장 생산을 위한 정밀 툴링 솔루션을 제공합니다. 그만큼니들 밸브 게이트가 있는 96-캐비티 29 25 넥 애완 동물 프리폼 금형높은 캐비티 레이아웃, 제어된 핫 러너 시스템, 자동화된 생산 장비와의 호환성을 결합하여 까다로운 PET 프리폼 제조를 위해 설계되어 음료, 식품 및 일일 화학 포장 응용 분야에서 일관된 출력을 지원합니다.
고성능 PET 프리폼 금형은 생산 효율성, 치수 일관성, 재료 활용도 및 다운스트림 병 품질에 직접적인 영향을 미칩니다. 96개 캐비티 구성을 통해 제조업체는 각 사출 사이클에서 여러 프리폼을 생산할 수 있으며 니들 밸브 게이트 핫 러너 시스템은 개별 게이트에서 용융물 전달을 제어하는 데 도움이 됩니다. 호환 가능한 Nestal 사출 성형기와 5개 스테이션 로봇 자동화를 사용하는 제조업체의 경우 올바른 금형 설계를 통해 안정적이고 반복 가능한 생산을 지원할 수 있습니다. 이 기사에서는 금형의 작동 원리, 주요 재료 선택, 엔지니어링 장점, 선택 기준, 유지 관리 요구 사항 및 캐비티가 큰 PET 프리폼 금형 투자를 평가하기 위한 실제 고려 사항에 대해 설명합니다.
PET 프리폼은 사출 성형 부품으로, 이후 재가열되어 병이나 기타 용기에 스트레치 블로우 성형됩니다. 치수, 재료 분포, 넥 형상 및 표면 상태는 완성된 포장의 성능에 영향을 미칩니다.
96개의 캐비티 금형에는 96개의 개별 캐비티 위치가 포함되어 있어 적절하게 구성된 사출 성형 시스템이 하나의 완전한 성형 사이클에서 최대 96개의 프리폼을 형성할 수 있습니다. 이러한 배열은 수많은 별도의 성형 기계에 의존하지 않고 상당한 생산 능력을 원하는 제조업체에 특히 적합합니다.
29/25 넥 사양은 의도된 넥 마감 디자인을 식별합니다. 구매자는 주문하기 전에 정확한 스레드 프로파일, 밀봉 치수, 마개 호환성 및 관련 넥 마감 도면을 확인해야 합니다. 이러한 세부 사항은 완성된 프리폼이 의도한 캡 및 병 불기 공정에 맞는지 여부를 결정합니다.
대롱의 제품 정보에 따르면 이 금형은 5스테이션 로봇 시스템을 갖춘 네스텔 사출성형기에 맞게 설계됐다. 구매자의 기계 모델, 압반 치수, 사출 용량 및 자동화 구성에 대한 실제 호환성을 확인해야 합니다.
캐비티가 큰 사출 성형에서는 용융된 PET를 모든 캐비티에 고르게 분포시키는 것이 엔지니어링의 주요 과제입니다. 용융 온도, 압력, 흐름 저항 또는 게이트 성능의 변화로 인해 프리폼 무게, 외관 및 치수 정확도가 달라질 수 있습니다.
니들 밸브 게이트 핫 러너 시스템은 이동식 밸브 핀을 사용하여 게이트의 개폐를 제어합니다. 이 시스템은 각 캐비티로의 용융물 유입을 관리하도록 설계되었으며, 올바르게 설계, 유지 관리 및 사출 공정과 동기화될 때 더 깨끗한 게이트 영역과 보다 일관된 충전을 생성하는 데 도움이 될 수 있습니다.
대롱은 이 모델에 대해 PC-VG 시리즈 밸브 게이트 핫 러너 시스템을 지정합니다. 최종 결과는 전반적인 핫 러너 설계, 밸브 핀 상태, 온도 제어, 사출 설정, 냉각 성능 및 PET 수지 준비에 따라 달라집니다. 구매자는 실제 작동 조건에서 성능을 확인하기 위해 금형 시험 및 샘플 평가를 요청해야 합니다.
개별 구성 요소는 열, 압력, 마찰 및 반복적인 기계적 움직임의 다양한 조합을 경험하기 때문에 캐비티가 큰 PET 프리폼 금형에는 재료 선택이 필수적입니다. 적절한 공구강과 핫 러너 재료는 치수 안정성, 내마모성 및 안정적인 장기 작동을 지원하는 데 도움이 됩니다.
다음 표에는 이 금형에 대해 Daelong이 발표한 재료 및 엔지니어링 정보가 요약되어 있습니다.
| 요소 | 지정된 재료 | 공개된 경도 | 엔지니어링 목적 |
|---|---|---|---|
| 캐비티 및 코어 | 독일 2316 강철 | HRC 42–45; 최대 HRC 50–54의 정밀 경화 | 프리폼 형상을 형성하고 내마모성을 지원합니다. |
| 넥링 | 독일 2316 강철 | HRC 45–50 | 넥 마감 및 클로저 인터페이스를 형성합니다. |
| 밸브 핀 | 일본 SKD51 강철 | HRC 58–60 | 게이트 개폐를 제어합니다 |
| 핫러너 노즐 | 미국산 베릴륨동 | HRC37 | 노즐 어셈블리의 열 전달을 지원합니다. |
| 매니폴드 플레이트 | H13 강철 | HRC 35–38 | 핫 러너 매니폴드 구조 지원 |
| 베이스 플레이트 | P20 공구강 | HRC 27–32 | 금형 조립품에 대한 구조적 지원을 제공합니다. |
참고: 위의 경도 값은 제품 페이지에 게시된 사양을 따릅니다. 구매자는 승인된 기술 문서에서 최종 재료 인증서, 열처리 조건, 부품 사양 및 검사 기록을 확인해야 합니다.
대롱은 또한 0.003-0.005mm의 가공 공차, 최대 90%의 부품 호환성, L = 100mm에서 ±0.0075mm의 프리폼 벽 두께 동심도를 보고합니다. 이는 중요한 기술 평가 포인트입니다. 측정 방법, 검사 위치 및 승인 기준은 생산 승인 전에 합의되어야 합니다.
96개 캐비티 구성의 주요 장점은 각 사이클에서 많은 프리폼을 형성할 수 있다는 것입니다. 적절한 크기의 사출기, 균형 잡힌 충전, 효과적인 냉각 및 자동화된 처리와 결합되면 이 레이아웃은 제조업체가 생산 공간을 더 잘 활용하면서 생산량을 늘리는 데 도움이 될 수 있습니다.
그러나 시간당 생산되는 실제 허용 가능한 프리폼 수는 사이클 시간, 기계 가용성, 공정 안정성, 계획된 유지 관리 및 거부된 부품 비율에 따라 달라집니다. 따라서 생산 계획에서는 캐비티 수만 사용하기보다는 검증된 시험 데이터를 사용해야 합니다.
다운스트림 스트레치 블로우 성형에는 일관된 프리폼 무게, 넥 치수 및 벽 두께가 필수적입니다. 구멍 사이의 차이로 인해 재료 분포가 고르지 않거나 병 강도가 일관되지 않거나 거부율이 높아질 수 있습니다.
잘 설계된 핫 러너, 정확하게 제조된 금형 부품, 균형 잡힌 냉각은 이러한 변동을 줄이는 데 도움이 될 수 있습니다. 일상적인 샘플링과 공동 식별은 문제가 대규모 생산 배치에 영향을 미치기 전에 이를 감지하는 데 유용합니다.
대롱은 금형의 엔지니어링 장점 중 하나로 교체 가능한 캐비티 구조를 식별합니다. 교체 가능한 구성 요소는 전체 금형 어셈블리를 교체하지 않고도 마모되거나 손상된 부분을 수리할 수 있으므로 목표 유지 관리를 단순화할 수 있습니다.
구매자는 실제 호환성 범위, 예비 부품 가용성, 교체 절차 및 치수 확인 요구 사항을 확인해야 합니다. 이러한 세부 정보는 유지 관리 팀이 가동 중지 시간을 예측하고 적절한 예비 재고를 준비하는 데 도움이 됩니다.
고속 프리폼 제조는 사출 성능 이상의 것에 달려 있습니다. 로봇 핸들링, 냉각, 운반, 검사 및 하류 송풍 장비가 함께 작동해야 합니다. 의도한 자동화 시스템과의 호환성은 수동 처리를 줄이는 데 도움이 되며 보다 예측 가능한 생산 작업 흐름을 지원합니다.
29/25 넥 마감 및 96개 캐비티 레이아웃으로 인해 이러한 유형의 금형은 상당한 양의 PET 프리폼이 필요한 포장 작업에 적합합니다. 완성된 병의 적합성은 넥 디자인, 프리폼 중량, 수지 등급, 병 형상 및 의도한 충전 조건에 따라 달라집니다.
모든 29/25 넥 마감이 모든 병뚜껑이나 충전 라인과 호환되는 것은 아닙니다. 제조업체는 금형 설계를 결정하기 전에 마개 도면, 변조 방지 기능, 밀봉 요구 사항 및 적용 가능한 포장 표준을 확인해야 합니다.
캐비티가 높은 금형을 선택하려면 캐비티 수나 구매 가격만 비교하기보다는 전체 생산 시스템을 검토해야 합니다. 기술적으로 적합한 금형은 기계, 수지, 병 디자인, 생산 목표 및 공장에서 사용 가능한 유지 관리 자원과 일치해야 합니다.
추가 제품 세부 정보를 보려면 니들 밸브 게이트가 있는 Daelong의 96 캐비티 29/25 넥 PET 프리폼 몰드와 광범위한 PET 프리폼 몰드 솔루션을 검토하세요.
정밀하게 설계된 금형이라도 일관된 성능을 유지하려면 정기적인 유지 관리가 필요합니다. 96개 캐비티 시스템에서 여러 캐비티에 영향을 미치는 작은 문제가 발견되지 않은 채 남아 있으면 상당한 수의 결함 부품이 발생할 수 있습니다.
예방적 유지 관리를 통해 예상치 못한 가동 중단 시간을 줄이고 구성 요소 교체를 더욱 예측 가능하게 만들 수 있습니다. 적절한 유지보수 간격은 생산 조건, 수지 품질, 작동 시간, 검사 결과 및 제조업체의 권장 사항을 기반으로 해야 합니다.
96개의 캐비티 PET 프리폼 금형에는 96개의 성형 캐비티가 포함되어 있으며 모든 캐비티가 올바르게 작동할 때 전체 사출 사이클당 최대 96개의 프리폼을 생산할 수 있습니다. 실제 생산량은 사이클 시간, 기계 성능 및 제품 합격률에 따라 달라집니다.
29/25 지정은 의도된 넥 마감 구성을 식별합니다. 선택한 캡 및 병 디자인과의 호환성을 보장하려면 승인된 엔지니어링 도면을 사용하여 정확한 치수와 마개 인터페이스를 확인해야 합니다.
니들 밸브 게이트 시스템은 이동식 밸브 핀을 통해 용융물 유입을 제어합니다. 적절한 설계 및 프로세스 설정을 통해 게이트 일관성을 향상시키고, 충전 제어를 지원하며, 대량 사출 성형에서 특정 게이트 관련 결함을 줄일 수 있습니다.
대롱은 5스테이션 로봇시스템을 갖춘 네스텔 사출성형기와의 호환성을 규정하고 있습니다. 클램핑 력, 사출 용량, 압반 치수 및 자동화 세부 사항을 포함하여 주문하기 전에 정확한 기계 모델 및 인터페이스 요구 사항을 확인해야 합니다.
공개된 사양에는 캐비티, 코어 및 넥링용 독일 2316 강철; 밸브 핀용 일본 SKD51 강철; 핫 러너 노즐용 베릴륨 구리; 매니폴드 플레이트용 H13 강철; 베이스 플레이트에는 P20 공구강이 사용됩니다. 최종 재료 및 경도 요구 사항은 구매 사양에서 확인되어야 합니다.
제조업체는 균형 잡힌 핫 러너 온도, 적절한 사출 매개변수, 효과적인 냉각 및 깨끗한 성형 표면을 유지해야 합니다. 정기적인 캐비티별 샘플링 및 예방적 유지 관리는 광범위한 불량품이 발생하기 전에 편차를 식별하는 데 도움이 됩니다.
넥 마감 도면, 프리폼 무게 및 치수, 의도된 병 적용, 사출기 모델, 생산 목표, 수지 사양, 자동화 요구 사항 및 선호하는 배송 일정을 제공합니다. 이러한 세부 정보는 제조업체가 호환성을 평가하고 보다 정확한 제안을 준비하는 데 도움이 됩니다.
니들 밸브 게이트 시스템을 갖춘 96캐비티 PET 프리폼 금형은 높은 생산 능력, 반복 가능한 프리폼 품질, 자동화된 사출 성형 작업과의 호환성을 원하는 포장 제조업체에게 귀중한 투자가 될 수 있습니다. 장기적인 가치는 정밀 엔지니어링, 적합한 재료, 균형 잡힌 충진 및 냉각, 안정적인 기계 통합 및 엄격한 유지 관리에 따라 달라집니다.
대롱은 사출 성형 제조 경험과 대량 PET 프리폼 생산을 위한 제품 설계를 결합합니다. 구매 결정을 내리기 전에 제조업체는 기술 도면을 평가하고 기계 호환성을 확인하며 금형 시험 및 최종 배송에 대한 명확한 승인 기준을 설정해야 합니다.
